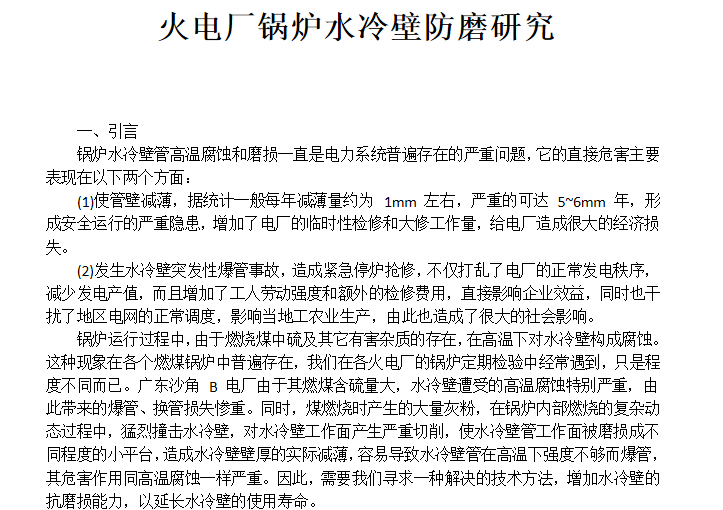

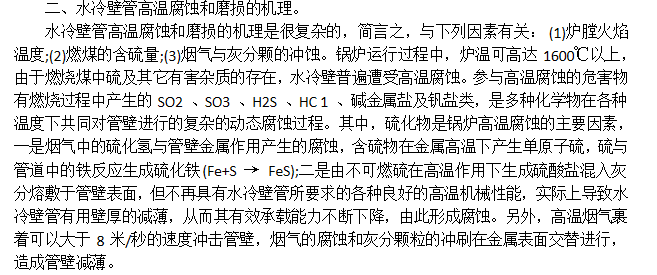

我們公司使用的是流化床鍋爐，磨損較為嚴重，現階段防磨措施主要有一下幾種

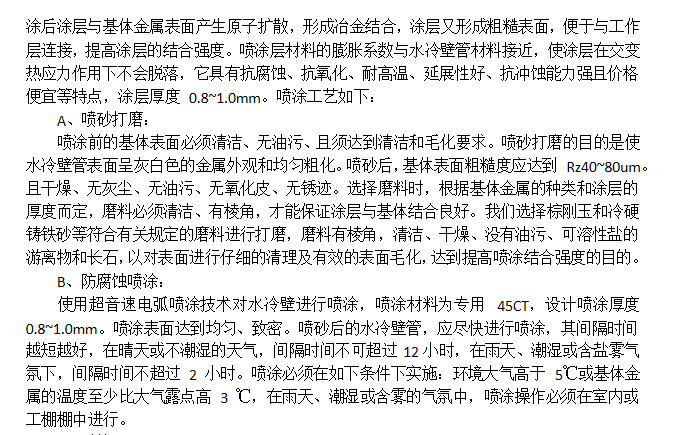

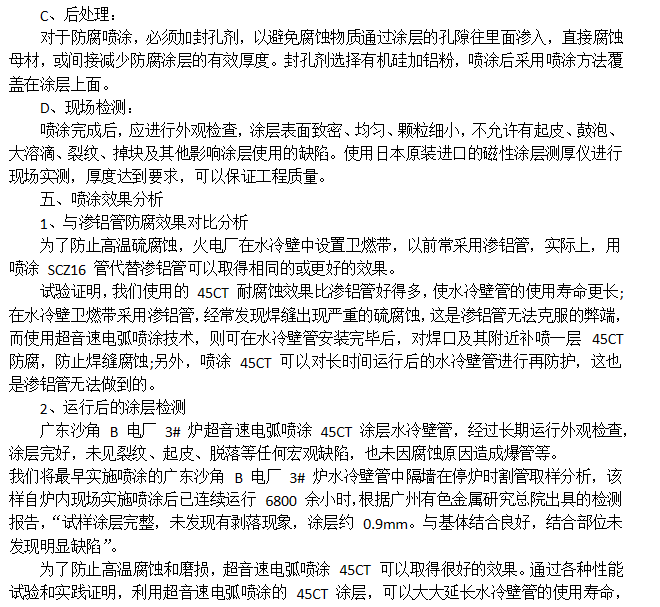

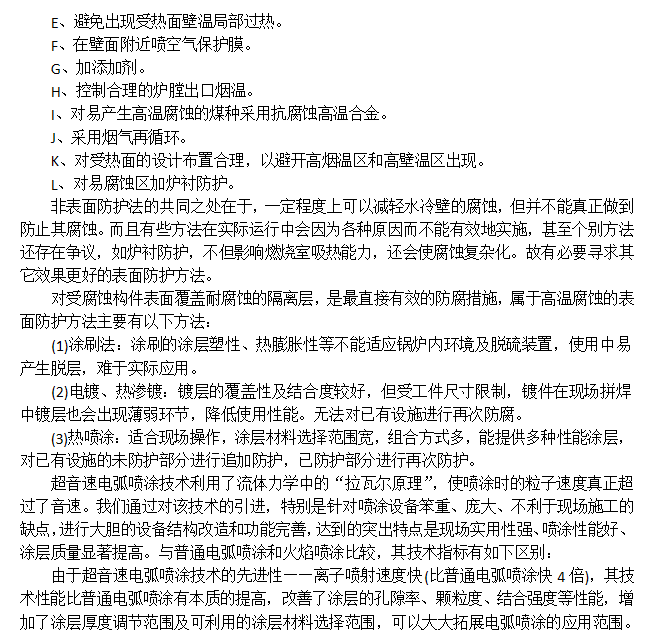

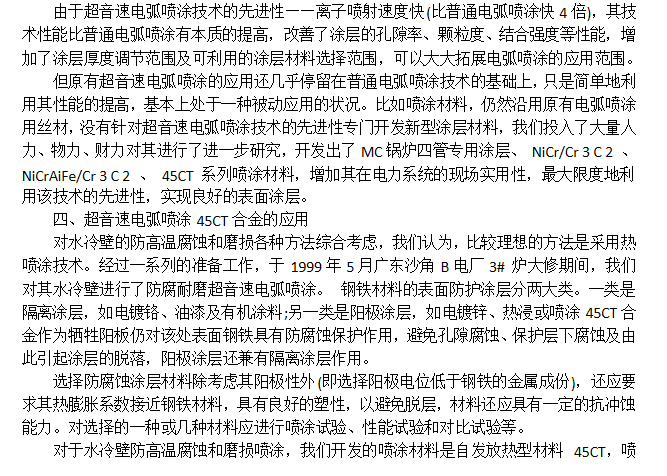

1.使用噴涂，噴涂絲材使用廣州三鑫公司的SX-801的專用防磨絲材，噴涂后硬度為HRC70左右。
2.爐膛內增加梳形板或者防磨梁，降低貼壁流的濃度和速度。
3.定期對鍋爐防磨部位進行檢查，防微杜漸。
：超臨界鍋爐特點
TPRI超臨界、超超臨界鍋爐的結構特點和關鍵技術主要內容發展及現狀主要參數鍋 爐爐型燃燒方式水冷壁起動系統1000MW超超臨界鍋爐總體型式我國超臨界、超超臨界鍋爐發展及現狀引進機組時間1992年2004年數量20臺單臺機組容量 300MW900MW總裝機容量11400MW首臺機組1992年6月華能石洞口第二發電廠1號 600MW機組電站容量MW參數鍋爐布臵型式燃燒方式水冷壁型式鍋爐制造商華能 石洞口第二發電廠260025.4/541/569型四角切圓燃燒螺旋管圈瑞士Sulzer美國CE華 能南京電廠230025/545/545型對沖燃燒垂直管屏前蘇聯華能營口電廠 230025/545/545型對沖燃燒垂直管屏前蘇聯華能伊敏電廠250025/545/545T型八角單 切圓燃燒垂直管屏前蘇聯盤山電廠250025/545/545T型對沖燃燒垂直管屏前蘇聯綏 中電廠280025.3/545/545T型對沖燃燒垂直管屏前蘇聯后石電廠660026.32/542/568型 八角雙切圓燃燒螺旋管圈日本三菱外高橋電廠290025.8/542/568塔型四角切圓燃燒 螺旋管圈德國Alstom引進超臨界機組鍋爐概況我國超臨界、超超臨界鍋爐發展及現 狀國產600MW超臨界機組1995年前期科研和立項。2000年獲得國家批準列為國家 “十五”重點科技攻關計劃華能沁北電廠2600MW為依托工程。2004年超臨界依托工 程華能沁北電廠2600MW超臨界國產機組分別于2004年11月和12月在相繼投產各 項指標均達到設計值最長連續運行時間255天。20042008年已投運、在建的機組超過 了300臺。超臨界鍋爐制造廠及技術支持方序號 制造廠 超臨界機組 技術支持方 哈爾濱鍋爐廠有限公司三井巴布科克 引進技術 上海鍋爐廠有限公司阿爾斯通公司 ALSTOM 技術轉讓 東方鍋爐集團股份有限公司巴布科克日立 公司 BHK 東方日立BHDB是東鍋和BHK的合資公司BHK負責基本設計。 北京巴布科克威爾科克斯有限公司 美國巴布科克威 爾科克斯公司 北京巴威是美國 BW在中國的合資公司采用BW技術。 武漢鍋爐股份有限公司阿爾斯通公司 ALSTOM 技術轉讓 我國超臨界、超超臨界鍋爐發展及現狀國產超超臨界機組2002 年“超超
臨界燃煤發電技術”被科技部列為“十五”863計劃華能玉環電廠1000MW超 超臨界機組為依托工程。2006年華能玉環電廠21000MW超超臨界機組分別于11月 和12月投產各項指標均達到國內最先進水平2號機組已連續運行200多天。2007年華 能營口電廠2600MW超超臨界機組投產。600MW等級臨界機組已投運7臺 1000MW已投10臺。超超臨界機組訂貨600MW等級超過60臺、10超超00MW超過100臺。 1000MW超超臨界鍋爐制造廠及技術支持方序號 制造廠 臨超超界機組 技術支持 哈爾濱鍋爐廠有限公司三菱重工MHI 引進技術 上海鍋爐廠有限公司 阿爾斯通公司 ALSTOM 技術轉讓 克日立公司BHK 東方日立BHDB是東鍋和BHK的合資公司BHK負責基本設計。 北京巴布科克威爾科克斯有限公司美國巴布科克威 爾科克斯公司 北京巴威是美 國BW在中國的合資公司采用BW技術。 其它超臨界鍋爐350MW超臨界鍋爐哈爾濱 鍋爐廠設計制造螺旋管圈、前后墻對沖燃燒方式、型鍋爐。華能瑞金電廠2臺2008 年12月實現了雙投、華能東方電廠2臺年正在調試。華能長春熱電廠的2臺正在建設。 W型600MW超臨界鍋爐東方鍋爐廠正在設計制造。超臨界循環流化床鍋爐科技部科 研項目正在研究。超臨界、超超臨界鍋爐主要參數超臨界機組600MW、350MW鍋 爐25.4MPa/571/56924.2MPa/555/566。超超臨界機組600MW、1000MW鍋 26.25MPa/605/60325MPa/600/600。由于上汽廠汽輪機進口參數選用6.25MPa/600/600的方案因此與上汽廠配套的鍋爐其主汽壓力有所提高約27.5MPa 左右。上海外高橋三期1000鍋爐壓力為27.9MPa 為目前國內最高壓力。超臨界、超 超臨界鍋爐爐型型美國、日本、SIEMENS公司、前蘇聯、哈鍋、上鍋、東鍋、北 京巴布科克、武鍋。塔式ALSTOM公司、SIEMENS公司、上鍋1000MW、哈鍋00MW。 T型前蘇聯500800MW型爐?適用于切向燃燒方式和旋流對沖燃燒方式主要優點 鍋爐高度較低安裝起吊方便水平煙道的受熱面可采用簡單的懸吊方式支吊受熱面易 于布臵成逆流傳熱方式尾部煙氣向下流動有利于吹灰。主要缺點占地面積較大煙道 轉彎造成煙氣速度場和飛灰濃度場不均勻影響傳熱性能引起局部磨損折焰角與水平 煙道結構復雜爐頂穿墻管多密封復雜易于造成爐頂漏煙。型爐特點塔式爐塔式爐 特點適用于切向燃燒方式及旋流對沖燃燒方式。過熱器、再熱器和省煤器等受熱面 依次水平布臵在爐膛上部易于疏水可減輕停爐后因蒸汽凝結在管內導致管子內壁腐 蝕并在鍋爐啟動過程中不會造成水塞。管內脫落的氧化皮在啟停過程中被蒸汽帶走 受熱面不已堵塞。磨煤機可圍繞爐膛四周布臵煤粉管道短供粉均勻。過熱器再熱器 管束均在前后墻面上水平方向引入或引出較型及T型布臵在爐頂頂棚引出密封要 簡單得多。煙氣向上流動灰粒速度低于氣流速度一般磨損量能減少約30。煙氣速度、 飛灰濃度均勻減輕受熱面磨損。四角切向燃燒方式塔型爐的煙道煙氣能量不平衡問 題已不存在。占地面積小。鍋爐高度要比其他方式高安裝及檢修費用將提高?；曳?較高的煤上部過熱器、再熱器大量積灰塌落入爐膛會引起燃燒不穩甚至滅火。T型 爐T型爐特點T型適用于切向燃燒方式及旋流對沖燃燒方式。尾部受熱面布臵容易。 爐膛出口高度小高度方向煙氣熱偏差小。豎井內的煙氣流速低磨損減少。占地面積 最大汽水管道連接系統復雜金屬消耗量大。適用多灰煙煤、無煙煤及褐煤等劣質煤 前蘇聯應用較多。燃燒方式切向燃燒方式四角切向燃燒六角切向燃燒八角切向燃燒 單切園、雙切園墻式切向燃燒墻式燃燒方式前墻燃燒方式對沖燃燒方式W 型火焰燃 燒方式也稱拱式燃燒 燃燒方式雙切園燃燒方式示意圖燃燒方式燃燒方式 燃燒示意圖切向燃燒切向燃燒特點著火穩定性好對燃料變化的適應性強燃燒效率高燃燒器上下擺動可調節汽溫爐膛出口氣流的殘余旋引起煙溫偏差、流量偏差對過熱 器、再熱器管工作不利切向燃燒爐型四角切向燃燒型爐墻式切向燃燒型爐切向 燃燒塔式爐單爐膛雙切園燃燒型爐切向燃燒切向燃燒鍋爐的煙氣側熱偏差成因示 意圖 墻上切向燃燒墻式切向燃燒水冷壁壁溫對沖燃燒方式沿爐膛寬度方向熱負荷 分布均勻過熱器、再熱器區爐寬方向的煙溫分布更加均勻燃燒器具有自穩燃能力W 型火焰燃燒方式著火穩定性高煤粉火焰不易沖墻減少結渣NOx生成量高鍋爐本體造 價大適用于難燃的貧煤及無煙煤燃燒方式與爐型四角單切圓燃燒塔式爐四角墻式單 切圓燃燒型爐前后墻對沖燃燒型爐八角雙切圓燃燒型爐W 型火焰燃燒型爐 燃燒系統及燃燒器上海鍋爐廠1000MW鍋爐燃燒系統及燃燒器燃燒方式四角切園燃 燒制粉系統采用中速磨正壓直吹式制粉系統每爐配6臺磨煤機每臺磨帶2層燃燒器。 燃燒器LNTFS是這樣的一個系統為使當揮發氮物質形成時、非常關鍵的早期燃燒階 段中O2降低它把整個爐膛內分段燃燒和局部性空氣分段燃燒時降低NOx的能力結 合起來在初始的富燃料條件下促使揮發氮物質轉化成N2因而達到總的NOx排放減 少。1.緊湊燃盡風CCOFAb.2.可水平擺動的分離燃盡風SOFA3.預臵水平偏角的輔助 風噴嘴CFS低NOx切向燃燒系統LNTFSTM的組成Burner Corner8.78738/10Close-Coupled Overfire Air CCOFA560 Lower Air230 230 Lower AirPulverized Coal740 700 880 700 700 Combined Upper Air OffsetAirPulverized CoalCombined Oil IntermediateAirCombined Upper Air OffsetAirPulverized Coal740 700 10 10 10 10 10 10 10 10 10Combined Oil IntermediateAirPulverized Coal880 Nozzle 4560 Nozzle 3560 Nozzle 2560 Nozzle 1560 10 10 10Separated Overfire Air SOFASeparated Overfire Air SOFAClose-Coupled Overfire Air CCOFAAll compartment dimensions shown in millimeters.660660660預臵水平偏角的輔助風噴嘴 CFS 東方鍋爐廠1000MW鍋爐燃燒系統及燃燒器燃燒方式前后墻對沖燃燒制粉系 統采用中速磨正壓直吹式制粉系統每爐配6臺磨煤機每臺磨帶8只燃燒器。燃燒器采 用旋流低NOx燃燒器48只煤粉燃燒器噴口20只燃燼風噴口共68個噴口。燃燒器分3 層每層共8只前后墻各布臵24只旋流燃燒器在前后墻距最上層燃燒器噴口一定距離 處布臵有一層燃燼風噴口每層10只前后墻各布臵10只。燃燒器采用“火焰內NOx還 原”的思想在不降低火焰溫度的同時使得NOx的排放急劇減少。通過控制燃燒的進程 產生還原性媒介質與生成的NO反應化合在火焰內完成了NO的還原。同時火焰被維 持在高溫下以穩定燃燒。二次風漩流 煤粉濃縮 穩燃環。中速磨煤機和燃燒器的 匹配圖 旋流燃燒器示意圖穩燃環的效果 穩燃環的效果 沒有穩焰環 燃燒空氣 燒空氣一次風和煤粉 快速點燃 逐步混合 傳統型旋流型 濱鍋爐廠1000MW鍋爐燃燒系統及燃燒器燃燒方式八角雙切園燃燒制粉系統采用中速磨正壓直吹式制粉系統每爐配6臺磨煤機每臺磨供一層8只燃燒器。燃燒器低Nox PM主燃燒器和MACT燃燒技術48只燃燒器96只煤粉噴口2層只燃燼風噴口。特點: 自身的著火能力強濃淡分離。2.能有效抑制NOX排放濃淡分離分級燃燒燃燼風拉開燃燒器高度較高。煤粉管道布置圖低NOx PM 燃燒器超臨界、超超臨界鍋爐的水冷 壁螺線管圈垂直管圈螺線管圈水冷壁管徑和管數選擇靈活不受爐膛周界尺寸的限制 適應不同容量機組和煤種的需要?？刹捎霉夤懿槐赜兄圃旃に囕^復雜的內螺紋管。 不需在水冷壁入口處裝設節流孔圈。水冷壁出口工質溫度偏差小?？谷紵蓴_能力 強。有良好的負荷適應性在30的負荷下質量流速仍高于膜態沸騰的界限流速能保持 一定的壁溫裕度。螺線管圈水冷壁水冷壁阻力較大給水泵電耗高。制造、安裝、檢 修工作量大、復雜。水冷壁支承和剛性梁結構復雜。水冷壁掛渣比垂直管嚴重。內 螺紋垂直管圈水冷壁水冷壁阻力較小給水泵電耗低。傳熱特性較好。制造、安裝、 維修簡單。支承和剛性梁結構簡單。結渣輕。內螺紋垂直管圈水冷壁水冷壁管徑較 細內螺紋管相對于光管來說價格較高一般高出1015。需裝設節流孔圈增加了水冷壁 和下集箱結構的復雜性節流圈的加工精度要求高調節較為復雜。抗燃燒干擾能力低。 內螺紋垂直管圈水冷壁水冷壁管徑較細內螺紋管相對于光管來說價格較高一般高出 1015。需裝設節流孔圈增加了水冷壁和下集箱結構的復雜性節流圈的加工精度要求 高調節較為復雜?？谷紵蓴_能力低。內螺紋垂直管圈水冷壁低質量流速內螺紋垂 直管圈水冷壁低質量流速的正流量響應特性。垂直管水冷壁質量流速更低700/ s。給水泵電耗更低。各管內流量自動分配不需用節流圈分配。最具發展前途超臨界 循環流化床鍋爐將使用低質量流速內螺紋垂直管水冷壁。超臨界、超超臨界鍋爐起 動系統啟動流量啟動壓力89MPa 國產超臨界、超超臨界鍋爐的起動流量 制造廠 超臨界起動流量30 30 25 30 30超超臨界起動 流量 25 25/30 25-30 25-30 起動分離器外臵式起停運過程中投入運行而在正常運行 時解列于系統之外。內臵式起停及正常運行過程中汽水分離器均投入運行所不同的 是在鍋爐啟停及低負荷運行期間汽水分離器濕態運行起汽水分離作用而在鍋爐正常 運行期間汽水分離器只作為蒸汽通道。內置式起動分離器結構及布置分離器與儲水 分離、一體布置爐前、爐后爐。
600MW直流鍋爐水冷壁 介紹
600MW直流鍋爐
鍋爐采用π型布置，單爐膛，尾部雙煙道，全 鋼架，懸吊結構，燃燒器前后墻布置、對沖燃 燒。 爐膛斷面尺寸為22.187m寬、15.632m深，水 平煙道深度為5.322m，尾部前煙道深度為 5.52m，尾部后煙道深度為8.28m，水冷壁下 集箱標高為8.0m，頂棚管標高為67.750m。
結構特點 ： 下部螺旋盤繞上升， 從水冷壁進口到折焰角下 一定距離（標高52608.9 mm）處。 上部垂直上升 均為膜式壁結構 兩者間由過渡水冷壁轉換連接
優點： 既適合于變壓運行及鍋爐調峰，又便于支吊和經濟水冷壁總體結構螺旋水冷壁管屏 ? 螺旋水冷壁管456 根， 管子規格Φ 38.1×7.5，材料SA213T2。 ? 冷灰斗的傾斜角度為55°，除渣喉口寬度為1.2432米。 冷灰斗處管子節距為50.8、49.827mm，中部螺旋管傾角為 19.471°，管子節距50.8 mm。 螺旋水冷壁管屏膜式采用雙面坡口扁鋼，厚度δ 6.4，材 料 15CrMo。 給水經省煤器加熱后進入規格為φ219×45mm、材料 為SA-106C的水冷壁下集箱（其標高為8.0m），經水 冷壁下集箱再進入水冷壁冷灰斗?；叶凡糠值乃浔?由前、后水冷壁下集箱引出的436根直徑φ38mm、壁 厚為6.5 MWT 、材料為15CrMoG 、節距為53 （52.79）mm的光管組成的管帶圍繞成。
螺旋管屏上升過程中，將繞過前后墻各三層的煤粉燃 燒器和各一層的燃燼風噴口形成噴口管屏。冷灰斗結構過渡段水冷壁管屏 從傾斜布置的水冷壁轉換到垂直上升的水冷壁就需要過渡 結構，即過渡段水冷壁。 螺旋水冷壁出口管幾乎每間隔1根管子直接上升成為垂 直水冷壁，另1根抽出到爐外，進入螺旋水冷壁出口集 箱，再由連接管從螺旋水冷壁出口集箱引入到垂直水冷 壁進口集箱，由垂直水冷壁進口集箱拉出兩倍進入垂直 水冷壁，螺旋管與垂直管的管數 比為3：1。這種結構的過渡段水冷壁可以把螺旋水冷壁 的荷載平穩地傳遞到上部水冷壁。上部水冷壁管屏 ，上部爐膛水冷壁與常規爐膛水冷壁沒有差異 ， 采用結構和制造較為簡單的垂直管屏，垂直管屏管子規格 為Φ31.8×8.2，節距50.8； 膜式扁鋼厚δ6，材料為SA-387Gr2 水冷壁出口工質匯入上部水冷壁出口集箱，后由連接管引 入水冷壁出口匯集集箱，再有連接管引入啟動分離器過渡段水冷壁結構簡圖 ， 螺旋管圈水冷壁在標高46.459m處通過中間集箱轉換 成垂直管屏。 垂直管屏由1312根φ31.8×5.5 MWT、材料為 15CrMoG、節距為57.5mm的管子組成。前、后墻垂 直管屏各由385根管子組成，兩側墻管屏各由271根 管子組成。 前墻和兩側墻垂直管屏上升并與位于頂棚上方的出口 集箱相連接，后墻垂直管屏上升與標高52.061m的 φ273×60后水吊掛管入口集箱相接，此集箱引出95 根φ76×12.5 MWT的吊掛管至標高68.8m的吊掛管出 口集箱。 ， 在運行過程中為監控水冷壁的壁溫，在螺旋水 冷壁管出口裝設了73個壁溫測點，在前、側墻 垂直管屏和后水吊掛管出口共裝設了87個壁溫 測點。張力板系統 傾斜布置的螺旋水冷壁管承載能力弱，因此 需在其管壁外側設置焊接張力板來進行其自 身重量和附加荷載的懸吊。 螺旋水冷壁前、后墻各布置11條張力板，兩 側墻各布置8條張力板，張力板從冷灰斗下部 一直向上延伸到螺旋水冷壁和垂直水冷壁的 過渡區。在過渡區張力板變?yōu)槭终菩偷膹埩?板，然后與焊接于垂直水冷壁管屏鰭片上的 手指型連接板連接，將荷載傳遞到上部水冷 壁。 每條張力板實際上是由兩根平行的鋼板組成的，間距 為50mm，每根鋼板的內側與焊接于螺旋水冷壁鰭片 上的墊塊（槽型鋼）進行焊接連接。墊塊起到傳遞荷 載和熱量的作用，每隔一根管子布置一塊，材料為 15CrMo。由于前后墻和側墻的荷載不同，前、后墻 的單根張力板寬度為150mm，兩側墻的單根張力板 寬度為90mm，厚度均為35mm，材料為15CrMo。螺 旋水冷壁前、后墻布置有一層燃燼風噴口和三層煤粉 燃燒器噴口，雙根張力板在噴口（垂直方向）區域分 開成單根張力板繞過并再合成雙根張力板。每根張力 板間的連接處采用V型全焊透坡口。 張力板的設計和布置不僅考慮了承受的荷載， 也考慮了在不同工況下的鍋爐啟、停過程中管 子和張力板間的溫差引起管子的熱應力、張力 板的熱應力和因爐膛內的煙氣壓力而產生的彎 曲應力。
因此，鍋爐在啟、停過程中負荷變化 率不允許超過鍋爐運行說明書中的規定值。剛性梁系統 剛性梁系統的作用：
（1）防止由于爐膛爆燃正壓、爐內運行負壓、 送/引風機事故跳閘因素引起爐內壓力變化損 壞受壓管墻，防止燃燒振蕩及煙氣壓力脈動 引起爐墻低頻震動，造成管墻管子附加低頻 彎曲疲勞而降低使用壽命。
（2）建立鍋爐整體膨脹中心、死點機構和補償 裝置，使管墻各部位按設計確定的方向有規律 的膨脹，以便進行鍋爐管道整體應力分析，避 免因膨脹不暢產生附加應力超限而拉裂管墻， 影響安全運行。
（3）建立外荷載有序傳遞導向。鍋爐本體周圍 管道及其他附件所施加的荷載，地震力及露天 布置鍋爐所受的風力等能通過導向節點正確傳 遞到鋼架上，全部懸吊管墻設置合理導向和支 承裝置，保持平穩無晃動，膨脹時不受阻。 鍋爐上爐膛的垂直水冷壁布置了10層水平剛性 梁 尾部煙道包墻和豎井煙道共設置12層水平剛性 梁，上5層與上爐膛垂直水冷壁水平剛性梁標 高相同 水平剛性梁的層間布置有校平裝置，此外，在 與水平煙道連接的后水兩側和后煙道前包墻的 兩側都設置了垂直剛性梁。螺旋管屏剛性梁結構 ? 螺旋管屏與垂直管屏的水平剛性梁裝配形式相 同，但其附件及傳遞荷載原理不同。螺旋管圈 承受垂直荷載的能力較差，所以必須加強螺旋 管圈的強度，采用焊接張力板來加強，使螺旋 管屏和焊在鰭片上的墊塊及張力板形成一體， 共同將垂直荷載傳遞到爐膛上部的垂直管屏上。零膨脹點的設置 鍋爐本體采用全懸吊結構，使鍋爐本體的每個部分能 夠比較充分的熱膨脹，大大地減少了由于熱膨脹受阻 而產生的熱應力。鍋爐的自然熱膨脹中心除了與鍋爐 的幾何尺寸有關之外，還與溫度的分布有關。而鍋爐 在啟動低負荷、滿負荷和停爐工況下溫度的分布是不 一樣的。因此，鍋爐的自然熱膨脹中心是隨著工況的 變化而變化的。為了進行比較精確的熱膨脹位移計算， 以便進行系統的應力分析和密封設計，需要有一個在 各種工況下都保持不變的膨脹中心，作為熱膨脹位移 計算的零點。這個膨脹中心就是所謂的人為的膨脹中 心，通過一定的結構措施就能實現它。 鍋爐某些層剛性梁的內綁帶與襯墊焊接，通過固定鋼 板將水平力傳到剛性梁上，通過擋塊作為約束來實現 零膨脹點。同時，利用與剛性梁和冷鋼結構相鉸接的 剛性梁導向裝置，將剛性梁上的水平荷載傳遞到剛結 構上。爐膛水冷壁共設置了4層導向裝置，尾部煙道 設置了2層導向裝置。 爐膛前、后墻及后煙道前、后墻的膨脹中心設置在鍋 爐對稱中心線；螺旋水冷壁側墻膨脹中心設置在距爐 膛后墻中心線1204mm處，垂直管屏水冷壁側墻的膨 脹中心設置在距爐膛后墻中心線
：環保焚燒爐特點
垃圾焚燒余熱鍋爐高溫腐蝕及其防腐方法研究 對垃圾焚燒余熱鍋爐內部高溫腐蝕情況進行了詳細分析，并從鍋爐運行、結構改善以及選材等方面提出了防止高溫腐蝕方法。余熱鍋爐；高溫腐蝕；控制腐蝕
垃圾焚燒余熱鍋爐高溫腐蝕機理1.1 HCl 的產生機理 垃圾焚燒余熱鍋爐高溫腐蝕主要是由HCI 引起的。HCI 有兩個主要的途經在垃圾焚燒的過程中釋放出來：
第一個途經是：在有機的氯化物材料如廢塑料與皮革等的取代基被脫 除的時候釋放出來的?？偡磻?yīng)能夠表示為：
第二個途經是：存在在垃圾中的NaCl會和別的物質反 應后產生 HCl。固體狀態的廢物里的無機氮化材料會含有 NaCl，這些物質不光量大而且是處理垃圾的過程當中的HCI 釋放出來的的一個重要途經，產生HCI 的過程為 垃圾中NaCl、N、S、水分含量較高時，HCl 的生成機 以上的這些過程使得一些原本沒有揮發性氯的材料當垃圾中的水含量比較大的時候，在后續的垃圾處理過程中也 會有 HCl 氣體的釋放現象產生，以此用塑料的含量多少來 測算HCl 在焚燒垃圾后的濃度是不科學的。廚房垃圾是HCI 的一個重要釋放途經之一，因?yàn)楫?dāng)中有較多材料是含無機氯 的并且水分含量也不低。此外因?yàn)闊o機氯的原因，對于一些 塑料含量雖然少，熱值也不高的材料在焚燒處理后，也有可 能釋放較多的HCI。 由于各地區垃圾成分復雜性，氯含量隨垃圾成份不同會 有較大變化，HCl 析出量也不盡相同。
1.2 過熱器高溫腐蝕機理及積灰對腐蝕影響，對一體式焚燒余熱鍋爐過熱器來說，其煙氣的組成、溫 度以及負荷波動的原因也會對過熱器產生腐蝕，并且腐蝕效 果遠大于普通的燃煤式鍋爐過熱器。鍋爐內的高溫腐蝕環境
垃圾焚燒鍋爐中腐蝕環境一體式余熱鍋爐過熱器高溫腐蝕是氯化物氣體（HCl） 和SO 、Cl氣體對管壁的間接和直接腐蝕，以及焦硫酸鹽和 堿金屬對管壁的熔鹽腐蝕。 在煙氣達到 770 以上的時候，氣體中的 RCl（這里的R 表示Na 等堿金屬元素）會在管壁凝結，并且和 氣體中的SO 生成的HCl氣體會往管壁處蔓延。當器管壁的溫度達到 300～550 的時候R 就會融化，同時和氧化膜以及部分的SO 產生反應產生堿焦硫酸鹽熔鹽池，這種物質具有吸收灰粒的特點，從而形成灰層。久而久之隨著灰塵不斷加厚， 溫度就會慢慢升高。
兩種硫酸鹽的熔點和分解溫度如下：分子式 熔點 分解溫度 Na 2014年第30 硫化酸鹽與氧化膜反應如下：3R (10)由于R 并無對管壁的防腐蝕作用，管壁就會不斷被氧化、被腐蝕。 實驗說明，碳鋼材質的管壁溫度大于等于310 的時候 就開始了高溫腐蝕作用，當溫度繼續升高大于 等于400 的時候，高溫腐蝕速度將會大大的加快。高溫腐 蝕的高峰出現在670～680 合理設計煙氣流程煙氣流程設計目的在于獲得均衡的廢氣流動模型，改善 煙道流體動力場，使廢氣對管子的沖擊速度最小化，并實現 廢氣從第一煙道（焚燒爐膛）到余熱鍋爐第二、三煙道的平 穩過渡，從而改善了磨損及腐蝕問題。 比較受熱面布置在垂直煙道（也稱立式）中和水平煙道 （也稱臥式）的區別：立式煙道的鍋爐具一 定高度，但水平占地面積較??；立式煙道內受熱面的吊掛和 更換難度比臥式高；采用臥式煙道的鍋爐在長度方向上占地 大，一次性投資也較高；采用臥式煙道的垃圾焚燒鍋爐
煙道 內布置的受熱面可靠性和使用年限一般比在立式煙道內布 垃圾焚燒余熱鍋爐過熱器管道垂直和水平布置示意圖由于從焚燒爐出來的高溫?zé)煔庑枰谟酂徨仩t煙道中 保持850 以上并停留2 s，因此需要一定長度的煙道以使 得到達過熱器管束處煙溫不致過高。根據以往設計經驗，應 限制進入過熱器煙氣溫度不超過600～650 ，可增加鍋爐 高度從而延長煙道長度降低過熱器處煙氣溫度，或是在過熱器管束前布置一些蒸發受熱面。因此，應考慮運行安全性、場地限制、成本要求以及以往運行經驗等 因素，根據實際情況，對余熱鍋爐進行合理的設計。 組織和控制好燃燒工況合理選擇一體式余熱鍋爐和焚燒爐采用的過量空氣系 數；合理布置設計二次風和二次風噴嘴，使燃燒產生煙氣均 勻、爐膛出口溫度波動小和平隱。 合理布置過熱器流程和主蒸汽參數注意蒸汽溫度與受熱面熱負荷組合合理，使在滿足主蒸 汽參數的前提下過熱器壁溫不至于過高。 采用煙氣再循環在國外一些垃圾焚燒發電站中，已經通過二次鼓風將部 分煙氣送入燃燒室來提高鍋爐運行的安全性。這樣可以增加 煙氣混合，增強擾動，減少煙溫波動從而減少高溫危險區， 降低了高溫腐蝕的可能性。 適當加厚可能處于腐蝕溫度區受熱面管壁厚度。腐蝕段布置在不受一體式余熱鍋爐煙氣氣氛影響的位置，或采 取手段使其不與煙氣直接接觸。 加入化學試劑向焚燒室內加入化學試劑，如Ca(OH) 以降低煙氣中HCl 含量，促進腐蝕沉積物的清除，降低潛 在腐蝕可能性 。其不利因素是，需要連續的向爐膛內添加試劑，因此增加了運行成本及煙道飛灰量。 采用振打式或超聲波清灰通過在線方法清洗換熱器管束以限制管壁沉積物的生 長，并減短電站停工檢修時間，如振打式、超聲波式及高壓 水洗式等。這樣可以有效地清除積灰，但也會增加過熱器管 束特定區域的沖蝕，有些清灰方法還需要鍋爐脫離工作生產 線完成。因此需要在不降低清灰效果的前提下，研究對管束 無副作用的清灰方法。 布置在立式煙道內的蒸發受熱面進行水循環安全計算，以防止出現汽水分層。
最重要的是垃圾源頭減少氯和硫化合物的存在量如通過垃圾分類焚燒、脫氯劑脫氯等方法可以從源頭上降低 進入余熱鍋爐的HCl 含量。 垃圾焚燒鍋爐抗腐蝕材料、工藝及適用情況分析在垃圾焚燒余熱鍋爐的研究中，抗腐蝕材料及涂層是提 高鍋爐發電效率降低運行及維護費用的關鍵技術。前已廣泛應用于垃圾焚燒爐的抗腐蝕工藝，如金屬噴涂外涂層、外表面焊層以及以碳鋼為基底外層采用高抗腐材料覆蓋 的加工工藝。 各種抗腐蝕工藝（下轉第78 2014年第30 計算機模擬Magmasoft 鑄造軟件可以模擬鑄件的凝固過程，提供鑄 件內部組織是否致密的判據，幫助鑄造工藝人員制訂合理的 工藝方案，為確保推力頭鑄件一次生產成功，對該推力頭鑄 件的充型和凝固過程進行了模擬。
3.1 鑄件的充型過程 利用Magmasoft 數值模擬軟件，對鑄件充型過程的流傳 進行了數值模擬。鑄件在澆注過程中，鋼水充型平穩，鋼水 流經每個內澆口的速度基本一致，上升平穩，整個澆注過程 沒有出現紊流狀充型，避免了由于澆注而引起的沖砂、卷氣 等現象，從而使鑄件出現氣孔、砂眼的幾率大大降低。
3.2 鑄件的凝固過程 利用Magmasoft 軟件，對鑄件凝固過程的溫度場進行了 數值模擬，如圖 3。預測了鑄件中可能出現的位置，從圖 的porosity判據上可以看出，鑄件本體上無縮孔、縮松缺陷 產生，工藝設計符合預期的效果，說明此工藝方案切實可行。 此種工藝方案合理可靠，可以保證鑄件尺寸精度及內部質量，滿足設計要求，以后在生產中，遇到類似產品， 可以按照此工藝思路進行生產。 由于推力頭鑄件屬厚大件，鑄件澆注時產生的熱效應很大，容易造成粘砂，因此，澆注時應嚴格控制澆注溫度。 此外，厚大件的冒口下方縮孔、縮松的傾向較大，因此應保證有充足的鋼水澆注，防止缺陷產生。 研究發現，對受熱管材表面幾毫米厚度的密集電焊涂層，其耐久性要比熱涂層好，其中，625 合金焊層就 具有極噴涂好的抗腐蝕性及粘附性。電焊涂層加工噴涂工藝大約在 1990 年開始廣泛使用，使用情況良好，涂層壽命一般可以
超過10 就防腐管材方面，根據不同運行參數及煙氣條件，對于鍋爐不同部件材料適用情況也有很大不同。下面就過熱器防 腐材料方面做一些介紹。 一般情況下，對于一些小型余熱鍋爐或者蒸汽參數約為 350 甚至更低的區域，普通的碳鋼管就能夠適用，而對于 溫度高于 400 的高溫區域則需要管材具有較高的耐腐蝕 性。鐵基和鎳基奧氏體材料有較強的抗高溫腐蝕性能，可以 應用于高參數垃圾余熱鍋爐的高溫受熱管。 Cr 和Ni 是耐熱合金中的兩個主要合金元素，Ni 加入到 Fe、Cr 合金中不但改進了耐高溫腐蝕性能，而且也改進了 機械強度。下面是當前垃圾焚燒鍋爐設計中已得到廣泛應用 的一些防腐材料及其適用情況。 Ni-Fe基高Cr 合金 對于一些高參數余熱鍋爐（400 /3.9 MPa），主要是使用奧氏體不銹鋼提高防腐性能，如309S、310S、25Cr-14- 20Ni 合金以及310HC 和NF709（310S改良合金）。對于 蒸汽溫度低于450 的鍋爐，由于各種Ni-Cr-Fe 合金在抗腐 蝕性上的差別不是很大，因此，310S 以及改良310S 合金材 料應用的較多，可以降低一些成本。
為了防止煤粉爐的高溫腐蝕現象，人們往往用高鉻鋼來 做管壁材料，這是因?yàn)樵谶@種材料表面生成的密氧化層 Cr 主的，因?yàn)镃l、 Ni 會合成高熔點的NiCl 等高熔點的物質，因此富含Cl的環境 下可以采用Ni 的基合金做材料。 高Cr、Mo-Ni基合金 對于高參數（溫度高于450 ）余熱鍋爐，采用具有優 良的防腐性能的 625 合金以及 Sanicro 合成管。HC-22 JHN24合金中，Mo 含量要高于625 合金，具有良好的抗腐 。
然而，對于這種高M(jìn)o含量的合金，需要著重考慮 管材的選擇，因?yàn)樵诟邷貤l件下，由于長時間運行可能導致 管材衰退老化，合金內部成分會發生變化。 高Si-Cr-Ni合金 QSX3 QSX5是通過往改良后 310S 合金中加入約 3%Si 的材質，具有很好的抗腐蝕性。而高Cr-Ni-Fe-Si（4%） 合金已經在 500 /9.8 MPa過熱器管道上持續運行了
