應用范圍
紡織部
| 紡織 | 各種類型倍捻機錠環、加捻器 |
| 摩擦盤、導絲器、卷繞槽筒 |

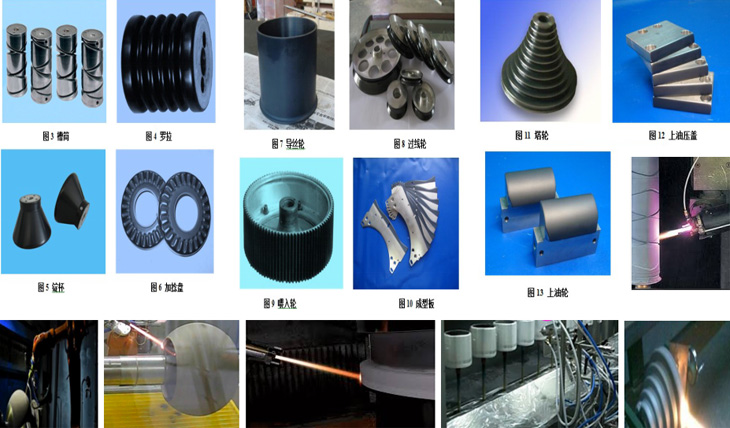

噴涂陶瓷涂層應用于典型的紡織機械設備有：滌綸設備、腈綸設備、黃化機、清洗機、噴水織機、針織機、熔融紡絲機、整編機、倍捻機等。典型零件有羅拉、導絲鉤、劍桿織布機選緯指，疏面機大壓輥、小壓輥、錫林軸鑄鐵外盤、軋輥表面、給棉羅拉軸、上斬刀傳動軸、道夫軸；漿紗機通氣閥、烘房邊軸平面結合處、浸沒花藍軸、上漿滾軸頭、主軸軸頸、導紗輥、壓漿輥、回潮測濕輥、經軸軸頸、布紗機軸頸；加捻機和拉斷機羅拉、大輥、整經機羅拉、導絲機羅拉、熱滾及分絲輥、導布輥、印花輥輥面及軸頸、摩擦盤。圖3~圖13為典型熱噴涂零件。
3.功能涂層
------------------------------------------------------------------------------------------------------------------
1.圖片

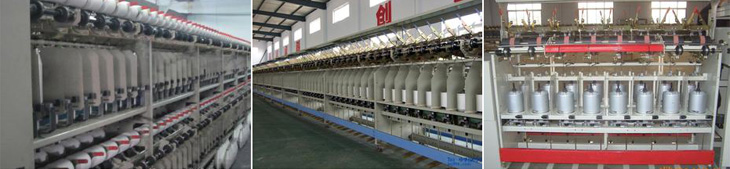

倍捻機
2.應用范圍
紡織部
| 紡織 | 各種類型倍捻機錠環、加捻器 |
| 摩擦盤、導絲器、卷繞槽筒 |
3.功能涂層

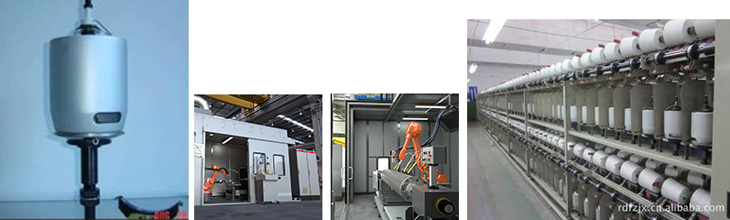

倍捻機
------------------------------------------------------------------------------------------------------------------
1.圖片

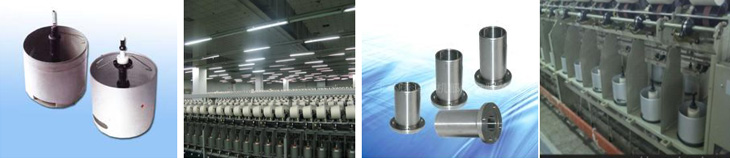

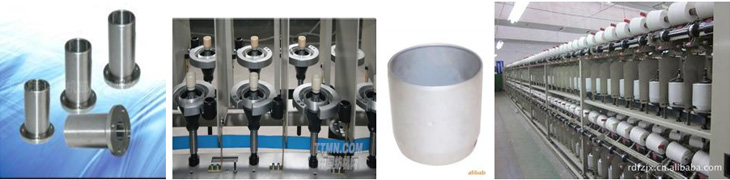

倍捻機錠環
2.應用范圍
紡織織部
| 紡織 | 各種類型倍捻機錠環、加捻器 |
| 摩擦盤、導絲器、卷繞槽筒 |
3.功能涂層

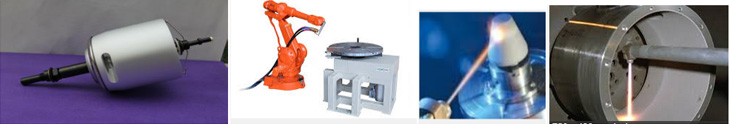

倍捻機錠子 加捻器

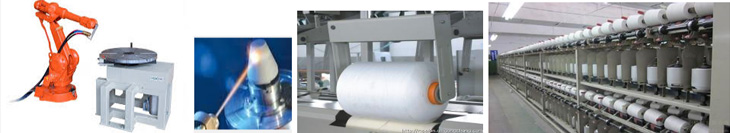

倍捻機錠子紗筒
------------------------------------------------------------------------------------------------------------------
1.圖片

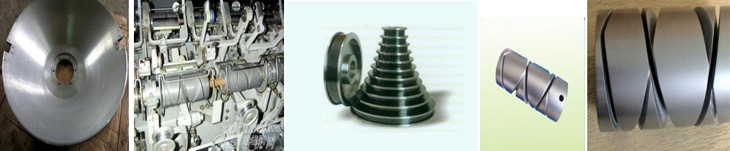

摩擦盤、 導絲器、 卷繞槽筒 卷繞槽筒

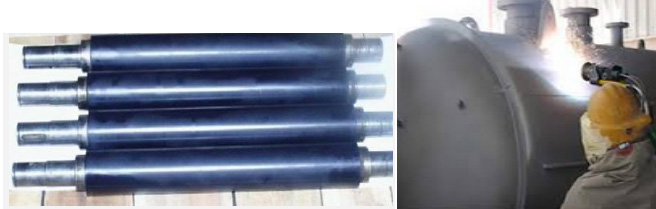

捻軸輥 染印蒸球外壁內壁噴涂
2.應用范圍
下面重點介紹兩種噴涂產品：成型板、錠杯。
(1) 成型板。
成型板廣泛應用于紡織機械，其表面遭受很細的高速化纖絲(達700~1000m/s)的磨損而形成溝槽，影響零件的使用。
采用等離子噴涂Al2O3/TiO2涂層或Cr2O3涂層，可顯著提高涂層的耐磨損性能，延長零件使用壽命。成型板基材為鋼基體，外表面鍍鎳處理。噴砂時要注意噴砂壓力及砂粒粒度，避免損傷鍍鎳層。噴涂過程完全自動化，噴槍由六軸機械手操控，成型板固定于專用工裝上旋轉，既可以保障涂層質量的穩定性，還可以大幅提高生產效率。成型板涂層表面粗糙度≤Ra0.3，要求較高，涂層必須經過磨削和研磨加工才能滿足要求，涂層后加工目前采用機械和手工結合的方式進行。
(2) 錠杯。
錠杯是倍捻機上的關鍵零部件，其外圓表面采用等離子噴涂制備Al2O3/TiO2涂層，可起到耐磨減摩、導靜電的作用。近幾年由于我國倍捻機的需求量很大，每臺倍捻機需裝配256件錠杯，我國每年錠杯的需求量大約在800萬件左右。所以錠杯的熱噴涂生產需求量很大，主要集中在浙江的德清地區，幾家大的企業，每天噴涂生產量在5000件以上，有的甚至在10000件以上。

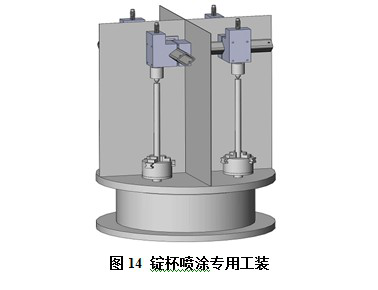

錠杯的涂層由“Ni/Al底層+Al2O3/40TiO2工作層”構成，涂層厚度≥0.15mm，涂層最終粗糙度應優于Ra1.6。錠杯的噴涂過程自動化程度較高，噴槍由六軸機械手操控，錠杯固定于圖14所示意的專用工裝上，等離子噴涂設備和工件的裝卸均是不間斷連續運行，所以生產效率極高。
4 展望
(1) 隨著熱噴涂技術的不斷發展進步，新工藝技術如高速火焰噴涂、超音速等離子噴涂等技術將會在紡織機械設備中得到更廣泛的應用。同時，新工藝技術所涉及的涂層材料也會應用于紡織零部件上，如鈷-碳化鎢、鈷-鉻-碳化鎢、氧化鋯等。
(2) 隨著國外技術的逐步引進吸收、紡織品質量要求的不斷提高，熱噴涂涂層質量會進一步得到改善和提高。比如等離子噴涂Al2O3/TiO2涂層或Cr2O3涂層，同國外進口產品相比較，目前國內產品在涂層致密性、結合強度、涂層厚度等方面均存在差距。
(3) 目前國內從事紡織機械零部件熱噴涂的廠家之間競爭非常激烈，產品定價普遍偏低，部分產品價格甚至低于正常價值，使得生產企業很難在產品質量方面主動做出改進和提高；企業生產勞動條件和環境保護措施也難以改善，這些都不利于企業的持續穩定發展，希望引起有關方面特別是業內人士的注意。
3.功能涂層
